Solar kabler Producenter

Vores solcellekabelserie og hvor hver type passer

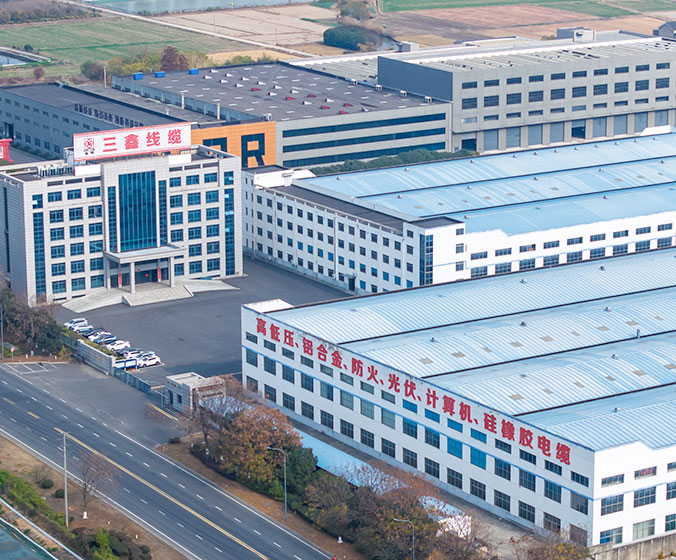

Vi fremstiller fem kerne solcellekabelfamilier fra vores egen fabrik i Yixing, Jiangsu, der dækker DC-strengen, array-homerun og inverter-side-forbindelserne i et PV-system. Hver familie er placeret i forhold til et specifikt certificeringsregime, spændingsklasse og installationsmiljø, så det korrekte produkt vælges fra projektstandarden i stedet for fra et generisk katalog.

Konduktør, isolering og kappekonstruktion

Vores solcellekabler bruger fortinnet elektrolytisk kobber i henhold til IEC 60228 Klasse 5, som opretholder transmission med lavt tab over lange driftsperioder og modstår oxidation på lederens overflade. Isolering og kappe er elektronstråle-tværbundne forbindelser anvendt som en dobbeltlagskonstruktion, hvilket giver kablet den UV-, ozon-, temperatur- og fugtbestandighed, som udendørs DC-ledninger kræver.

• Dirigent: Fortinnet udglødet kobber, fleksibel klasse 5-tråding til snævre bøjningsradier og feltafslutning.
• Isolering: Elektronstråle-tværbundet polyolefin, dobbeltlagsdesign til elektrisk isolering og termisk stabilitet.
• Skede: Halogenfri, flammehæmmende tværbundet forbindelse med UV- og vejrbestandighed.
• Temperaturområde: Fast installation fra -40 °C til 90 °C, maksimal ledertemperatur 120 °C.
• Brandydelse: EN 60332-1-2 modstand mod flammeudbredelse.
• Levetid: Konstruktion og materialer udvalgt til en forventet 25-årig PV-systemlevetid.

Kritiske specifikationer og konfigurationsmuligheder

Vi bygger solcellekabler på tværs af tværsnitsområdet fra 1,5 mm² til 35 mm², med AWG-ækvivalenter fra 14 AWG til 6 AWG på UL 4703-familien. Tabellen nedenfor opsummerer leder-, isolerings- og kappedimensioner, der driver spændingsfald, strømbærende kapacitet og installationsafstand.

Konfigurationsvalg inkluderer sort eller rød kappefarve til polaritetsidentifikation, enkelt- eller dobbeltkernekonstruktion og spændingsklassificeringer fra 1,0 kV til 2,0 kV DC afhængigt af certificeringsfamilien. Minimum bøjningsradius er 4× samlet diameter for fast installation og 5× for bøjet routing, som styrer kabelbakkelayout og konnektorfrigang på tracker- og tagsystemer.

Anvendelse passer på tværs af PV-projekttyper

Solcellekabler fungerer i den hårdeste del af et PV-system: udsat for direkte UV, termisk cykling, regn, sne og ozon, og ofte ført hen over skarpe kanter og bevægelige strukturer. Vores konstruktioner er udvalgt til at matche installationsmiljøet frem for en enkelt generisk specifikation.

• Jordmonterede planter: Lange DC-homeruns drager fordel af 10 mm² til 35 mm² ledere for at holde spændingsfaldet inden for designtærsklen på 1–3 %.
• Kommercielle og industrielle tage: Fleksible klasse 5-ledere og stramme bøjningsradier passer til begrænsede bakkeruter og korte snoreløb.
• Hustage: 4 mm² og 6 mm² H1Z2Z2-K kabler matcher almindelige strengstrømme og inverterkonnektorstørrelser.
• Tracker og flydende systemer: Twin-core og fleksible konstruktioner tolererer gentagne bevægelser og bøjninger.
• 2000 V arkitekturer: UL 4703 PV Wire understøtter næste generations højspændings DC-design.

Kvalitetskontrol og accepttest

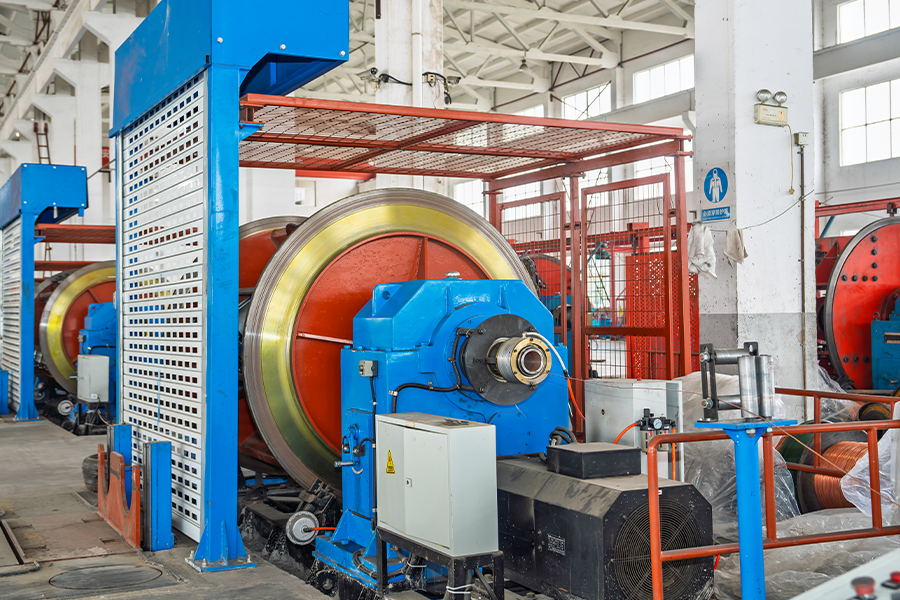

Vores produktionsproces løber fra råmaterialeforberedelse gennem trådtrækning, stranding, isoleringsekstrudering, kabling, kappeekstrudering og armering, hvor det er nødvendigt, med inspektion efter hvert procestrin. Slutprodukter testes i forhold til kundernes krav og internationale standarder, herunder ledermodstand, isoleringsintegritet og kontrol af kappens ydeevne.

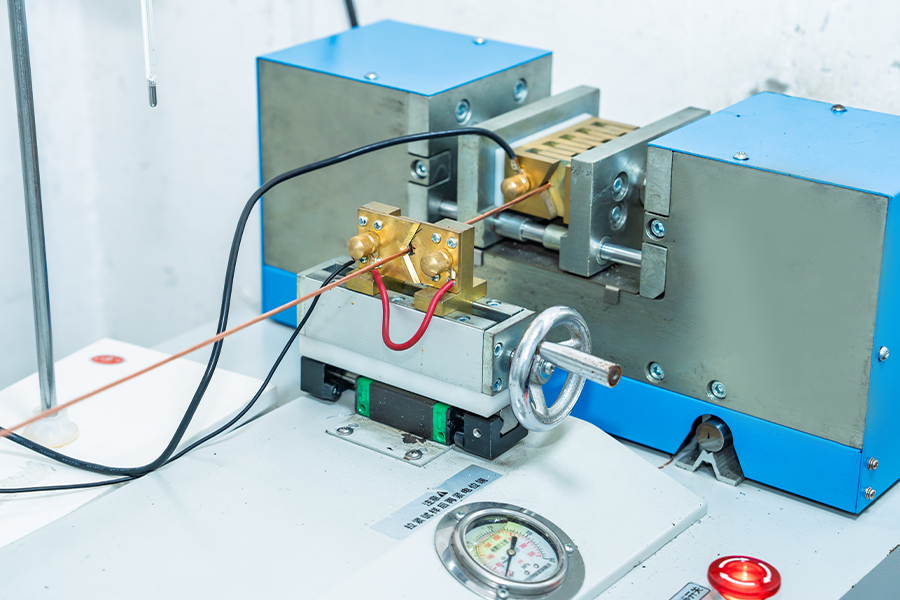

• Ledermodstandstest for at verificere strømførende ydeevne.
• Isolationstest for integritet og elektrisk ydeevne.
• Skedetest for fysiske og elektriske egenskaber.
• Spændingstest ved 6,5 kV AC for H1Z2Z2-K og 6,0 kV AC for UL 4703 konstruktioner.
• Flammeudbredelsestest i henhold til EN 60332-1-2.

Vi driver vores egen fabrik og styrer forsyningskæden internt, som holder kvalitetskontrol ved hvert produktionstrin og understøtter pålidelig leveringsplanlægning. Vores kabelprodukter bærer TÜV, IEC og UL certificering, der passer til hver familie, og vi kan levere den certificeringsdokumentation, der gælder for den bestilte konstruktion.

Installation, vedligeholdelse og servicevenlighed

Solcellekabler er designet til direkte udendørs eksponering og lange serviceintervaller, men korrekt installation beskytter den 25-årige designlevetid. Vi anbefaler at observere de faste og bøjede bøjningsradier ved at bruge kompatible stik, der er klassificeret til samme spændingsklasse, og understøttende kabler for at undgå punktbelastning på kappen.

• Oprethold 4× total diameter minimum bøjningsradius i faste ruter.
• Tillad 5× overordnet diameter, hvor kablerne bøjes under trackerens bevægelse.
• Brug UV-klassificerede kabelbindere og undgå overspænding ved bakkeovergange.
• Inspicer kappens tilstand ved indgangspunkter og stikforbindelser under planlagt vedligeholdelse.
• Ekstra kabellængder og matchende stik kan på forespørgsel inkluderes i leveringsomfanget.

Oplysninger, vi bruger til at konfigurere din løsning

For at udarbejde en solcellekabelkonfiguration og tilbud arbejder vi ud fra projektets el- og installationsdata. Jo mere præcist arbejdspunktet er defineret, jo mere direkte kan vi matche lederstørrelse, certificeringsfamilie og leveringsomfang.

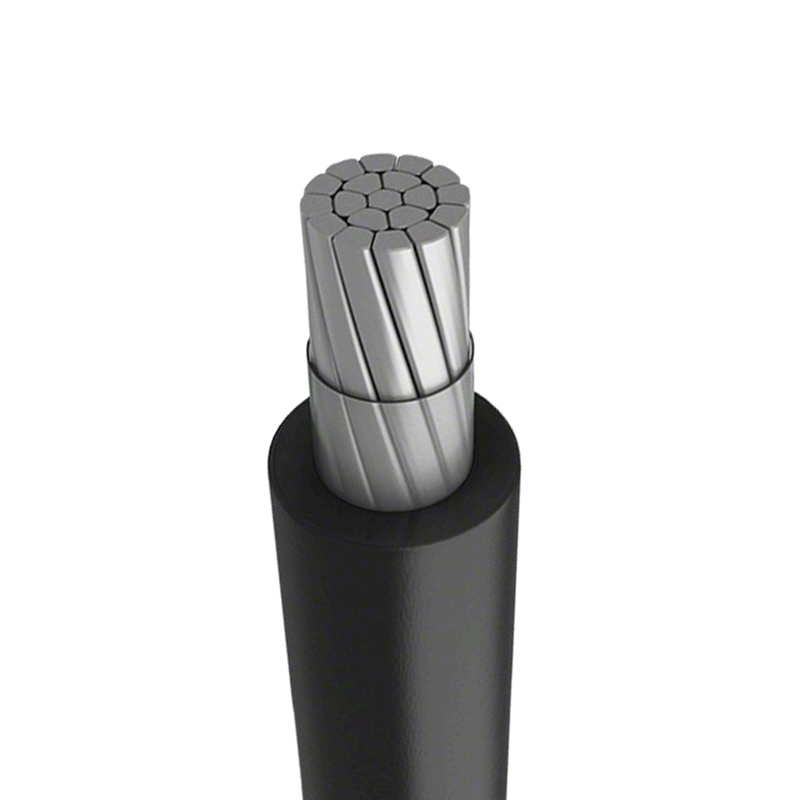

Vi fremstiller også strømkabler og kabler af aluminiumslegering til AC-siden af PV-anlæg og til bredere elektrisk infrastruktur, så et enkelt projekt kan leveres på tværs af DC- og AC-kabler. Kundetilpassede solcellekabelkonstruktioner kan udvikles ud fra tegninger eller prøver, hvor et projekt kræver ikke-standard dimensioner eller kappeforbindelser.

Ofte stillede spørgsmål

Hvad er forskellen mellem H1Z2Z2-K og UL 4703 solcellekabel?

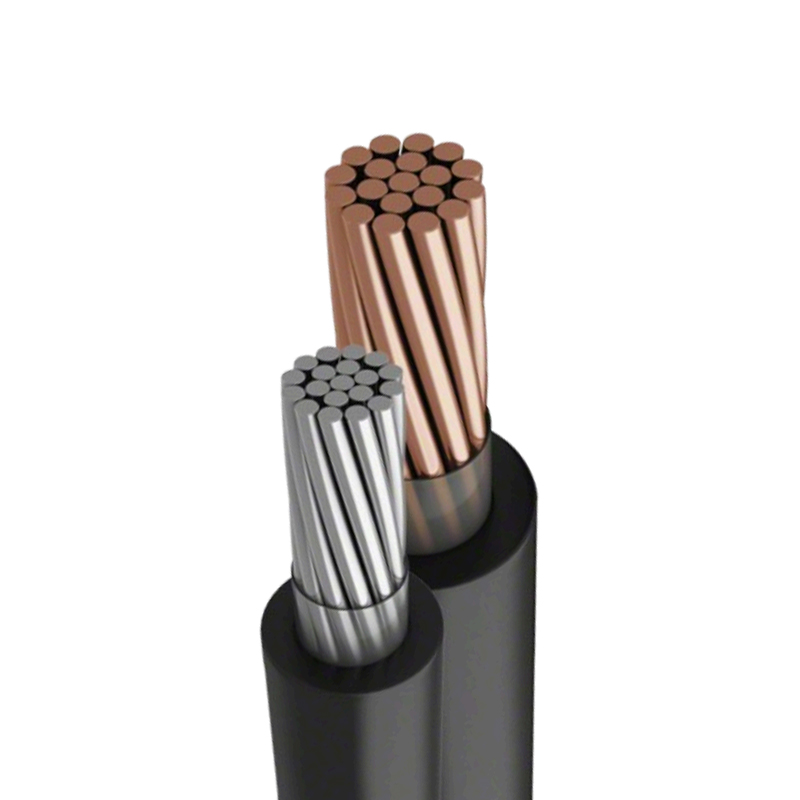

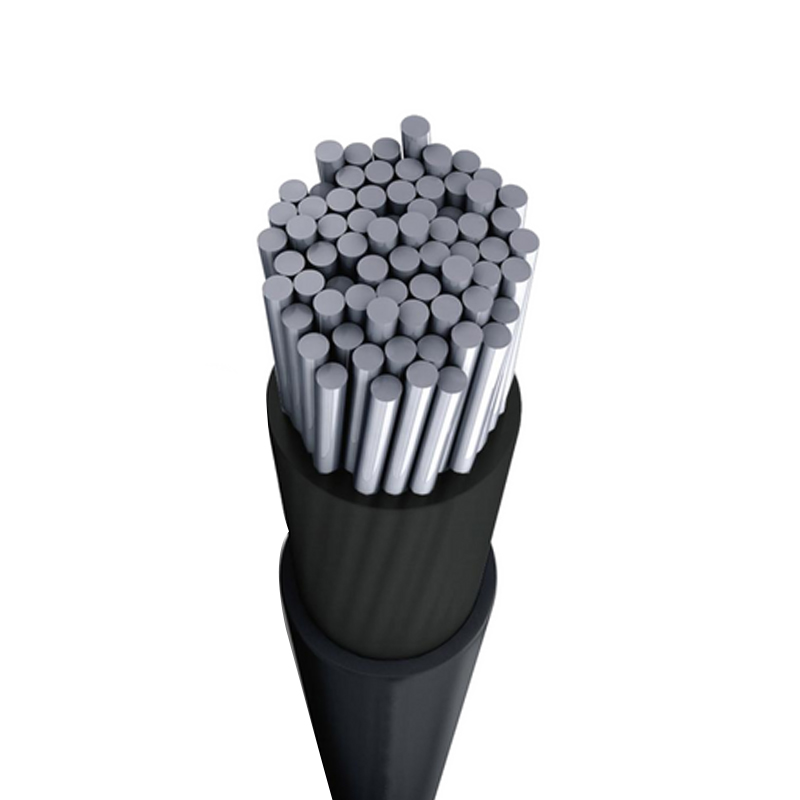

H1Z2Z2-K er en europæisk TÜV EN50618-betegnelse vurderet til 1,5 kV DC og 1,0 kV AC, brugt i IEC-baserede PV-systemer. UL 4703 PV Wire er den nordamerikanske betegnelse klassificeret 1000/2000 V, brugt i UL-kompatible installationer. Vi fremstiller begge familier og kan levere dobbeltcertificerede konstruktioner, hvor et projekt spænder over begge standarder.

Hvilket tværsnit skal jeg vælge til et langt DC-strengløb?

Lederens størrelse er drevet af spændingsfald snarere end ampacitet alene. Ved lange homeruns arbejder vi typisk ud fra den maksimale strengstrøm, envejskabellængden og et målspændingsfald på 1–3 % af systemspændingen. Vores 10 mm² til 35 mm² konstruktioner bruges almindeligvis til disse kørsler, og vi kan beregne den anbefalede størrelse ud fra dine projektdata.

Kan du levere tilpassede solcellekabellængder og -farver?

Ja. Vi udvikler og fremstiller produkter baseret på tegninger eller prøver leveret af kunder. Sorte og røde kappefarver er standard for polaritetsidentifikation, og tromlængder, kerneantal og kappeforbindelser kan konfigureres til projektets krav.

Hvilke certificeringer bærer dine solcellekabler?

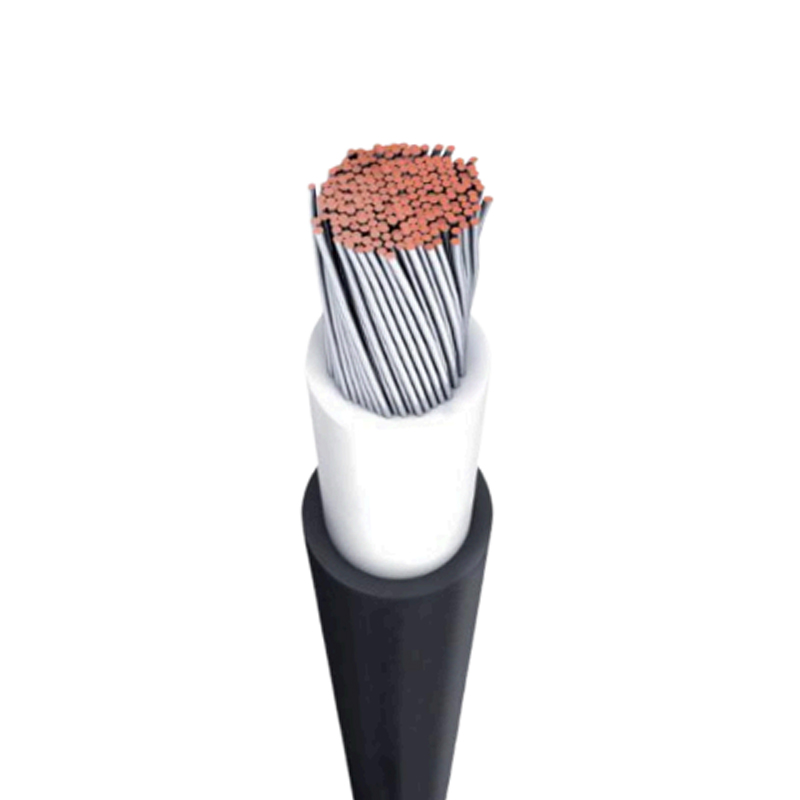

Vores solcellekabelserie omfatter TÜV EN50618 H1Z2Z2-K, IEC 62930 og UL 4703 certificerede konstruktioner. Den gældende certificering afhænger af den specifikke produktfamilie, der er bestilt, og vi leverer den tilsvarende dokumentation med leveringen.

Hvordan sikrer du kvalitet på tværs af en stor solcellekabelordre?

Vi inspicerer efter hver produktionsproces og tester slutprodukter i forhold til kundekrav og internationale standarder, herunder ledermodstand, isolering og kappetestning. Fordi vi driver vores egen fabrik og kontrollerer forsyningskæden internt, udføres kvalitetstjek konsekvent på tværs af hele ordremængden.

Hvad er den forventede levetid for dine solcellekabler?

Vores solcellekabelkonstruktioner bruger elektronstråle-tværbundet isolering og halogenfri flammehæmmende beklædning udvalgt til en forventet 25-årig levetid, der matcher designlevetiden for et solcelleanlæg. Den faktiske levetid afhænger af installationspraksis, UV-eksponering og mekanisk beskyttelse langs ruten.
