Type og navn på kabel

Type		Ansøgning
Yiv	Kobberkerne XLPE Isoleret pvc beklædt Power Kabel	Indendørs, tunneler, kabelgrave og andre steder kan ikke modstå eksterne mekaniske kræfter. Enkeltlederkabler må ikke lægges i magnetisk styring. Indendørs, tunnel, kabelrende eller nedgravet lægning, kan modstå visse mekaniske ydre kræfter, men kan ikke modstå store spændinger. Indendørs, tunnel-, kabelgravsuddybning eller nedgravning osv. kan modstå mekanisk ydre kraft og visse spændinger.
YJLV	Aluminium Core XLPE Isoleret PVC beklædt Strømkabel
VY	Kobberkerne XLPE isoleret polyethylen beklædt Strømkabel
YJLY	Aluminium Core XLPE isoleret polyethylen Beklædt strømkabel
Yv22	Kobberkerne XLPE isoleret stålbælte armeret PVC Beklædt strømkabel
YJLV22	Aluminium Core XLPE isoleret stål bælte pansret PVC-beklædt strømkabel
YIV23	Kobberkerne XLPE isoleret stålbælte pansret Strømkabel med polyethylenbeklædning
YILV23	Aluminium Core XLPE isoleret stål bælte pansret Strømkabel med polyethylenbeklædning
YJV32	Kobberkerne XLPE isoleret fint ståltråd Armeret PVC-beklædt strømkabel
YJLV32	Aluminium Core XLPE Isoleret Fine Steel Wire Armeret PVC-beklædt strømkabel
YJV33	Kobberkerne XLPE isoleret fint ståltråd Pansret polyethylenbeklædt strømkabel
YJLV33	Aluminium Core XLPE Isoleret Fine Steel Wire Pansret polyethylenbeklædt strømkabel

Produktionsudvalg af kabel

Type	Kerner	Nominel spænding kV
		3,6/6	6/66/10	8,7/10 8,7/15	20/12	18/20 18/30	21/35	26/35
		Nominelt tværsnit mm2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Bemærk: Panseret enkeltlederkabel er egnet til DC-system, ikke til AC-system, skal bruge pansret lag af ikke-magnetisk materiale eller anvende magnetiske isoleringsforanstaltninger.

Konstruktion af kabel

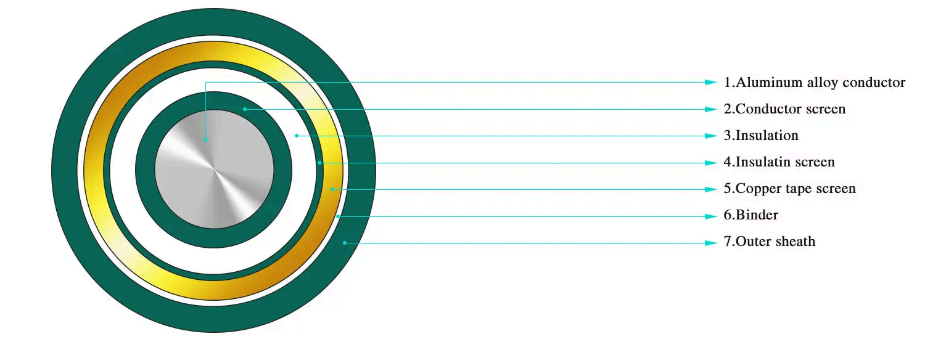

·Enkeltleder XLPE-isoleringsstrømkabel til nominel spænding fra 3,6/6kV~26/35kV

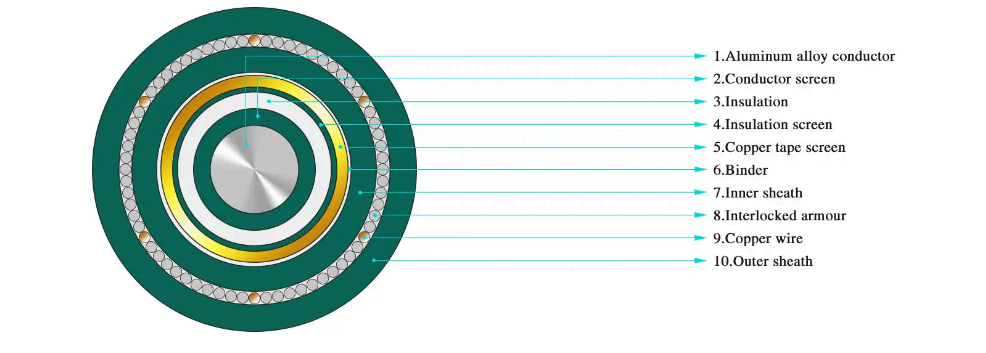

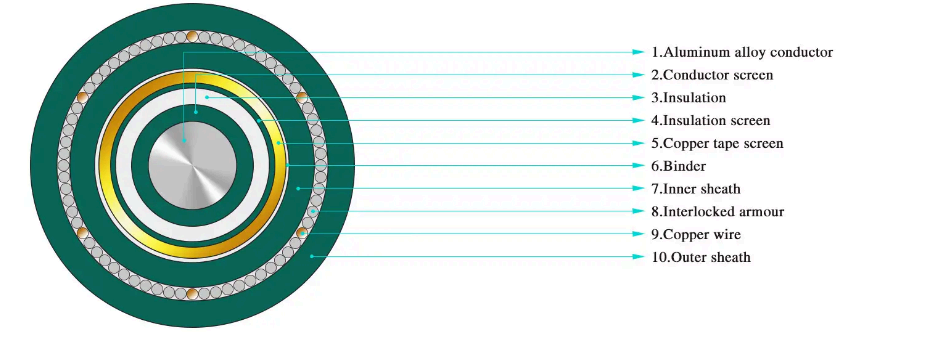

· Enkeltkernet XLPE-isolering ståltrådsarmeret strømkabel til nominel spænding fra 3,6/6kV~26/35kV

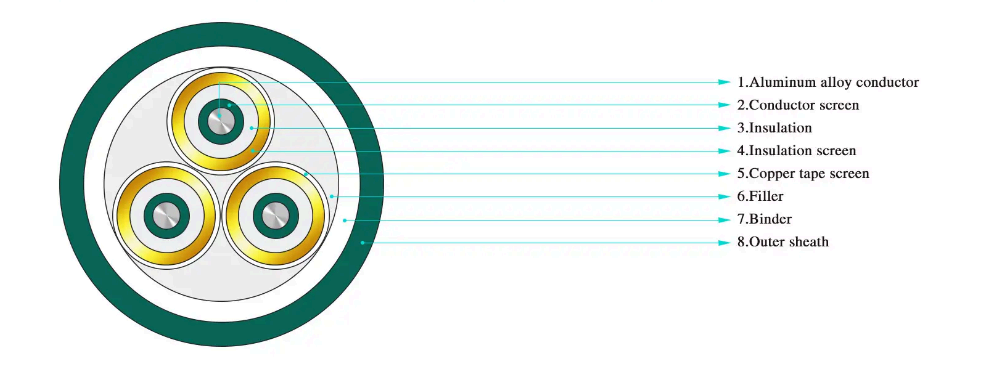

· Trelederet XLPE-isoleringsstrømkabel til nominel spænding fra 3,6/6kV~26/35kV

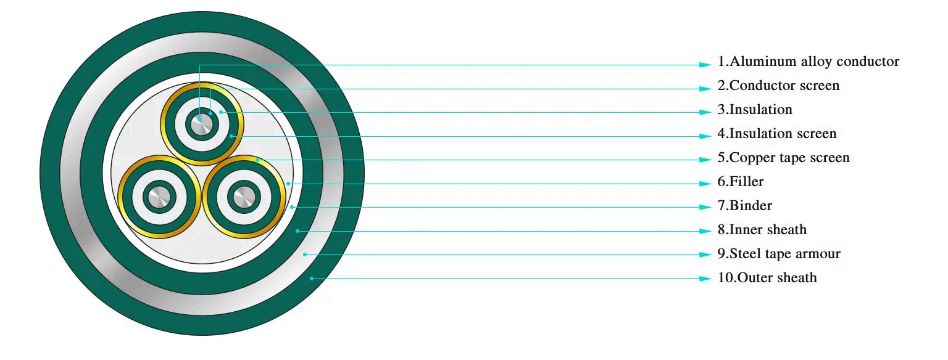

· Tre-kernet XLPE isolering ståltape armeret strømkabel til nominel spænding fra 3,6/6kV~26/35kV

· Tre-leder XLPE isolering ståltråd armeret strømkabel til nominel spænding fra 3,6/6kV~26/35kV

Type og navn på kabel

Nominel kryds- tværsnit område mm 2	Isoleringstykkelse mm	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Samlet set ca diameter mm	Beregnet vægt af kabel		Ca samlet set diameter mm	Beregnet vægt af kabel		Ca samlet set diameter mm	Beregnet vægt af kabel
		Samlet set ca diameter mm	YJV YJY	YJLV YJLY	Ca samlet set diameter mm	YJV22 YJV22	YJLV23 YJLV23	Ca samlet set diameter mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
